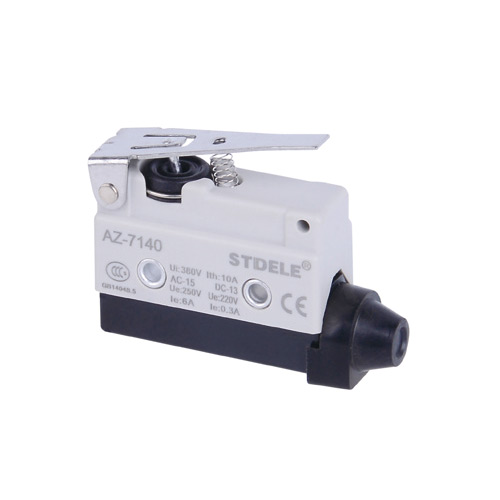

AZ-7140
138 0660 2375
產品概述
接點型式
額定值
特性
動作特性

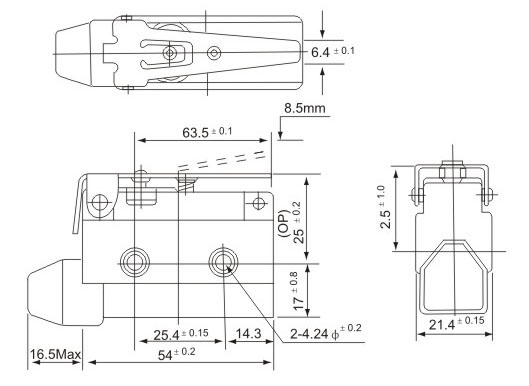

外形尺寸
■引動器種類多,且有動作位置可調整之設計(如AZ-7140)
■外殼包覆強化塑膠
、防水、防油
，較AZ型微動開關有更高的機械強度
注:
1
上一個產品：AZ-7124
下一個產品：AZ-7141
，耐沖擊
| 額定電壓 | 非電感性負載 | 電感性負載 | ||||||
| 電阻性負載 | 燈泡負載 | 電感性負載 | 馬達負載 | |||||
| NC | NO | NC | NO | NC | NO | NO | NC | |
|
125VAC 250VAC 480VA |
10 10 3 |
3 2.5 1.5 |
1.5 1.25 0.75 |
10 10 2.5 |
5 3 1.5 |
2.5 1.5 0.75 |
||
|
8VDC 14VDC 30VDC 125VDC 250VDC |
10 10 8 0.5 0.25 |
3 3 3 0.4 0.2 |
1.5
0.4 |
6 6 6 0.05 0.03 |
6 6 5 0.05 0.03 |
5 5 2.5 0.05 0.03 |
||
1
、電感性負載: 功率因素=0.4:時間常數=7msec。
2
2
、燈泡負載之突入電流為穩定狀態電流之10倍。馬達負載之突入電流為穩定狀態電流之6倍。
3、帶彈簧系列產品，操作體的使用范圍為從彈簧的前端到彈簧全長的1/3以內。
3、帶彈簧系列產品，操作體的使用范圍為從彈簧的前端到彈簧全長的1/3以內。
| 操作速度 | 0.01mm至50cm/sec(鎖住塞型) |
| 動作頻率 | 120次/分 |
| 接點電阻 | 15mmΩ以下(初期) |
| 絕緣電阻 | 100MΩ以上(在500VDC以下) |
| 電介強度 | 非連續端子間1,000VAC, 50/60Hz持續1分鐘 |
| 載電流與無載電流零件間1,500VAC, 50/60Hz持續1分鐘 | |
|
端子和接地之間1,500VAC, 50/60 Hz 持續1分鐘 |
|
| 振動 | 誤動作耐久:10至55Hz, 1.5mm雙振幅 |
| 沖擊 |
機械耐久:1,000m/Sec2(約100G’S) 誤動作耐久:300m/Sec2(約30G’S) |
| 周圍溫度 | 使用時:-10~+80℃ (沒有結冰With no icing) |
| 濕度 | < 95% RH |
| 使用壽命 | 機械:10,000,000次以上(在額定OT值下) 電氣:500,000次上 |
| 重量 | 約60g |
| 保護構造 | IP40 |
|
-
